ติดตั้งระบบสูบน้ำดิบและท่อ HDPE ขนาด 315 มม. โรงไฟฟ้าวังน้อย การไฟฟ้าผ่ายผลิตแห่งประเทศไทย

ติดตั้งระบบสูบน้ำดิบปั้มขนาด 6 นิ้ว ขยายเป็น 12 นิ้ว จำนวน 2 ตัวและงานขุดฝังติดตั้งท่อ HDPE ขนาด 315 มม. PN12.5 PE100 บ่อสูบน้ำที่ 4 โรงไฟฟ้าวังน้อย การไฟฟ้าผ่ายผลิตแห่งประเทศไทย ตำบล วังจุฬา อำเภอวังน้อย จังหวัดพระนครศรีอยุธยา

ประตูน้ำ (Valve)

1.วาล์วกันกลับ (Check valve) Wafer Type Double Door สามารถรับแรงดันได้ไม่ต่ำกว่า 10 บาร์ ตัวเรือนทำจากวัสดุเหล็กหล่อเหนียว  Ductile Iron ลิ้นเปิด-ปิด ทำจากวัสดุ Stainless A351 CF8 หรือ A351 CF8M ก้านวาล์วทำจากวัสดุ Stainless สปริงทำจากวัสดุ Stainless บ่าวาล์ว ทำจาก วัสดุ EPDM

2.วาล์วผีเสือ (Butterfle valves) Wafer Type-Grear สามารถทนแรงดันได้ไม่ต่ำกว่า 10 บาร์ ทำการป้องกันการรั่วซึมได้ทั้งสองด้าน ขณะวาล์วปิด และสามารถทำงานซ่อมบำรุง ถอดประกอบท่อ ขณะที่ปิดวาล์วตามความดันเต็มที่ของการใช้งานโดยไม่ต้องทำการปิดหน้าแปลนในการถอดวาล์วออกจากท่อ

3.ประตูระบายน้ำอัติโนมัติ สามารถทนแรงดันได้ไม่ต่ำกว่า 10 บาร์ ประตุระบายน้ำต้องมาตรฐาน RIS 1368 หรือ JIS B2063

โดยมีรายละเอียดดังนี้

งานขุดวางท่อ HDPE 315 mm.Pn12.5

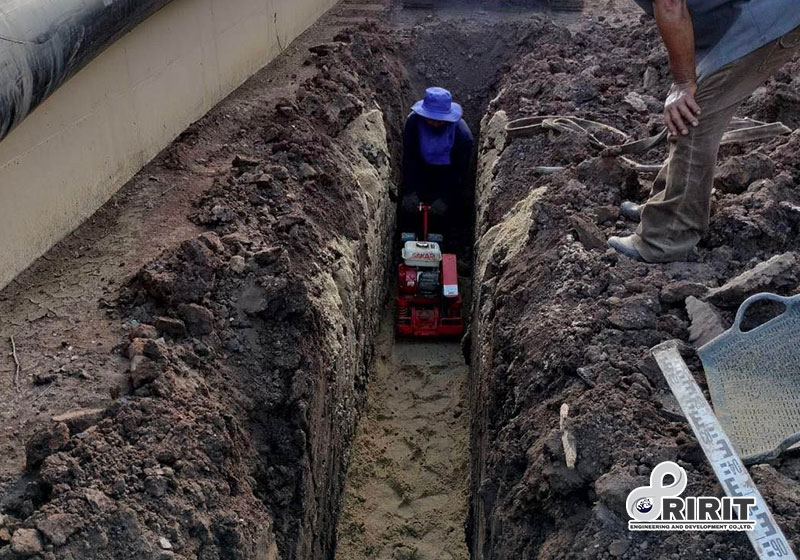

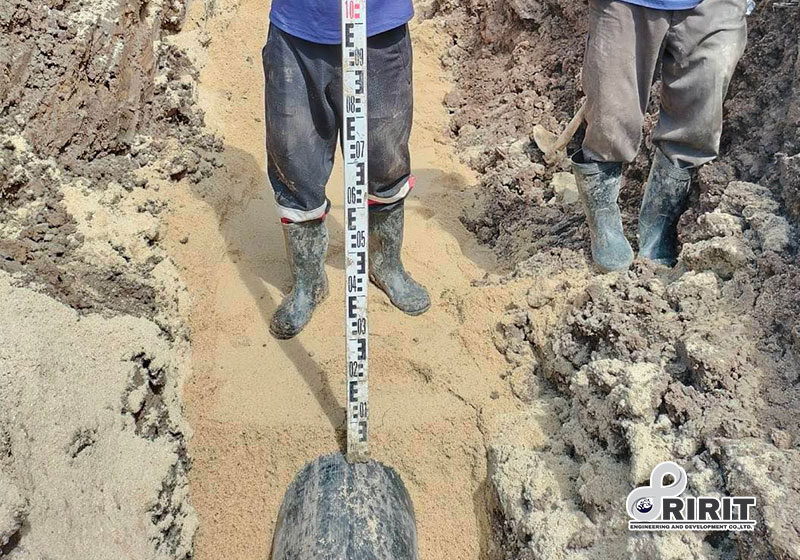

งานบดอัดทรายรองท่อประปา hdpe

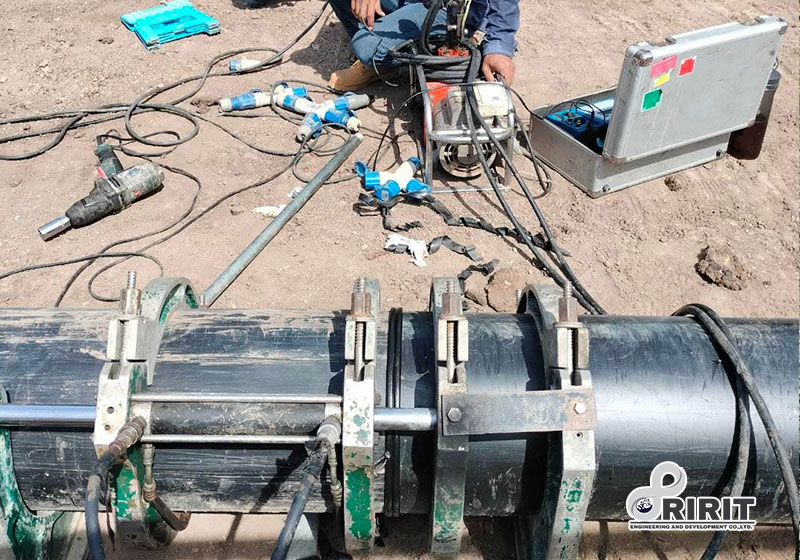

งานเชื่อมท่อ HDPE 315 mm. pn 12.5 โดยใช้ data logger widdom

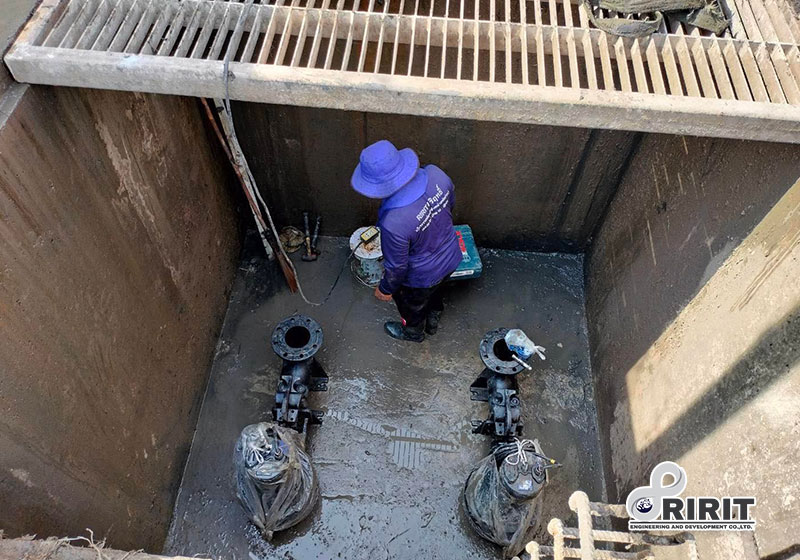

ติดตั้งระบบสูบน้ำจำนวน 2 ตัว

หยุดเครื่องสูบน้ำ + 0.80 m. MSL

ระดับเริ่มสูบ เครื่องสูบน้ำที่ 1 + 2.00 m. MSL
ระดับเริ่มสูบ เครื่องสูบน้ำที่ 2 + 2.20 m. MSL

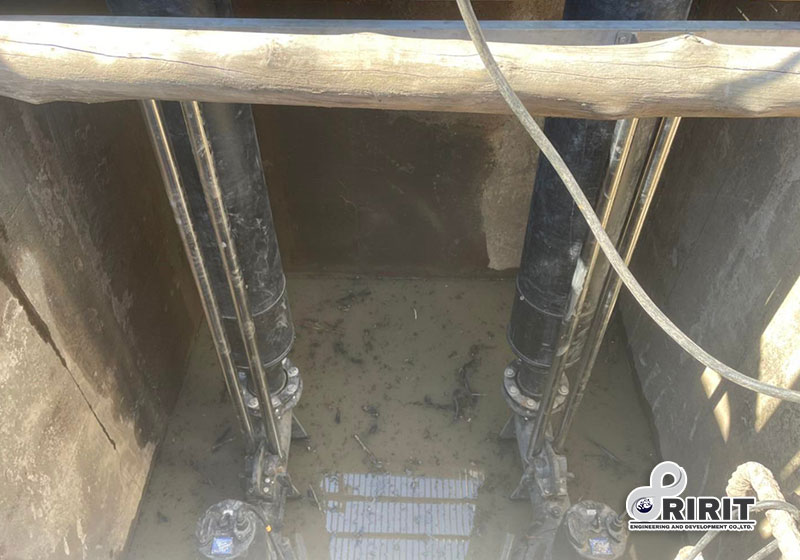

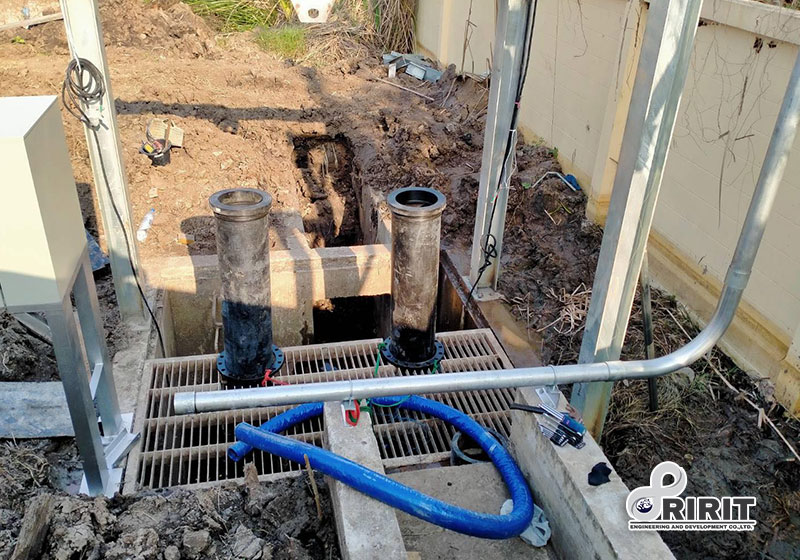

ติดตั้ง guild rail สำหรับปั้มน้ำ

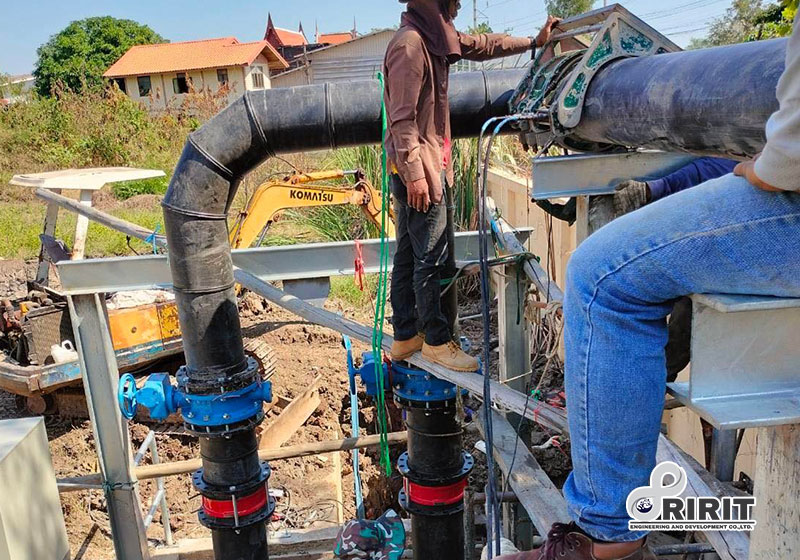

ท่อ HDPE ที่ต่อจากปั้มน้ำขึ้นมาจากบ่อเพื่อเตรียมติดตั้งชุดวาล์ว และอุปกรณ์ต่าง

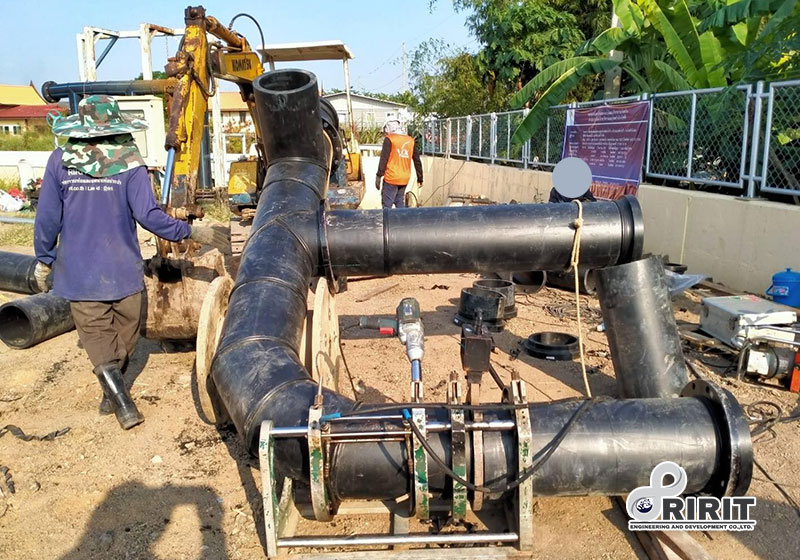

ภาพพนักงานกำลังยกชุดโครงท่อ hdpe ที่เชื่อม เพื่อนำไปติดตั้ง

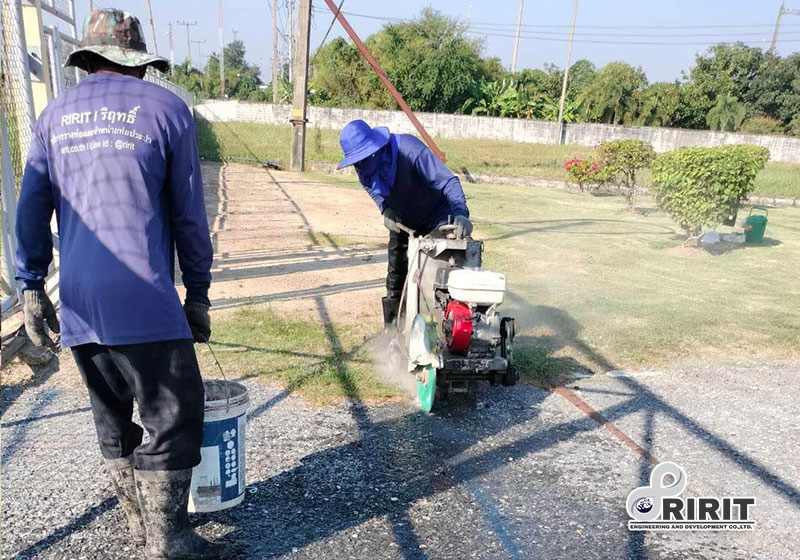

ภาพแสดงการตัดถนนก่อนขุดวางท่อ hdpe

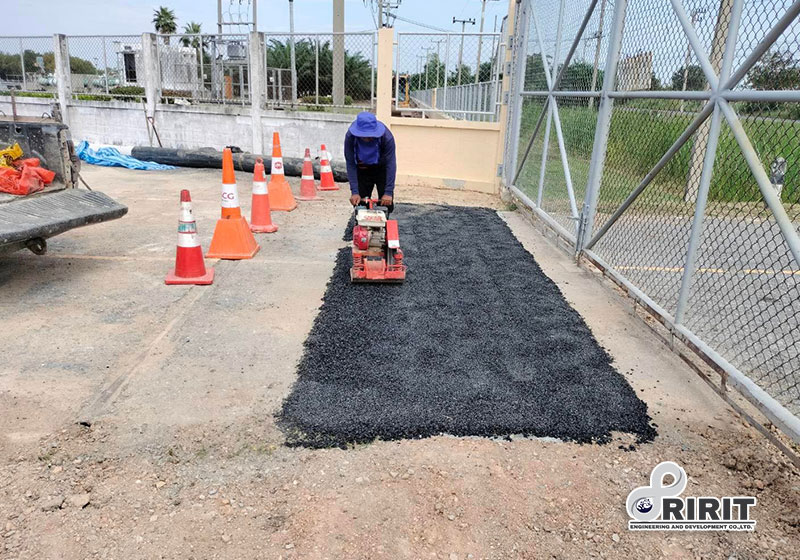

ภาพำนักงานกำลังคืนสภาพผิวถนนเดิมโดยทำการบดอัดอีกรอบ

Ø300 DUCTILE IRON WAFER CHECK VALUE

STEEL FRAME FOR HOIST 1T

Ø300 CAST IRON BUTTERFLY VALUE

Ø25 MM. AUTOMATIC AIR RELEASE VALUE

FLEXIBLE JOINT Ø300 MM

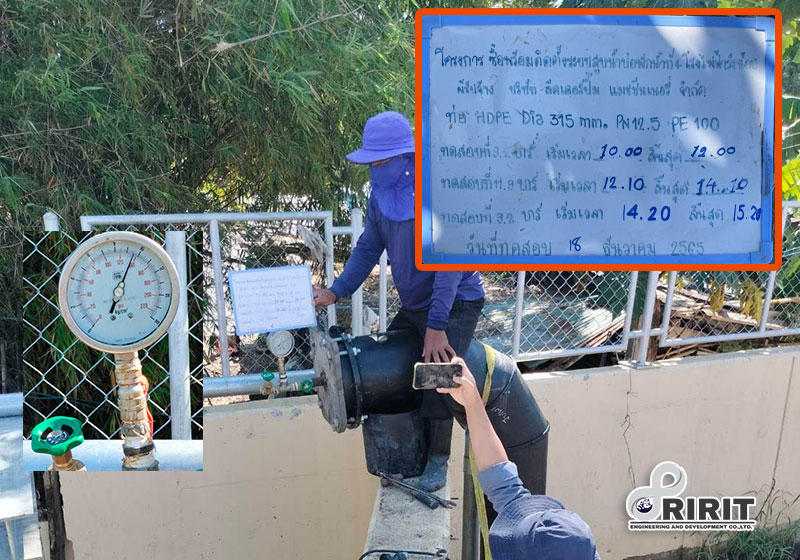

การทดสอบแรงดันน้ำในเส้นท่อ HDPE

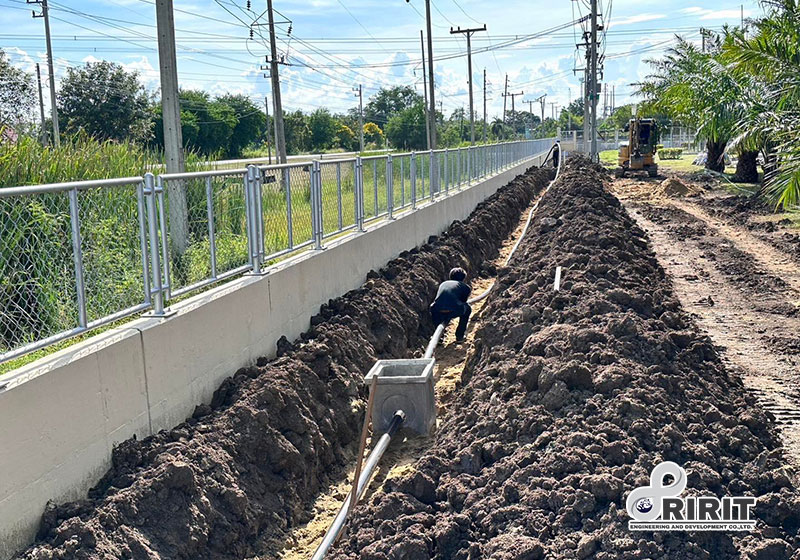

ขุดวางท่อร้อยสายไฟ แบบ HDPE พร้อมบ่อพัก

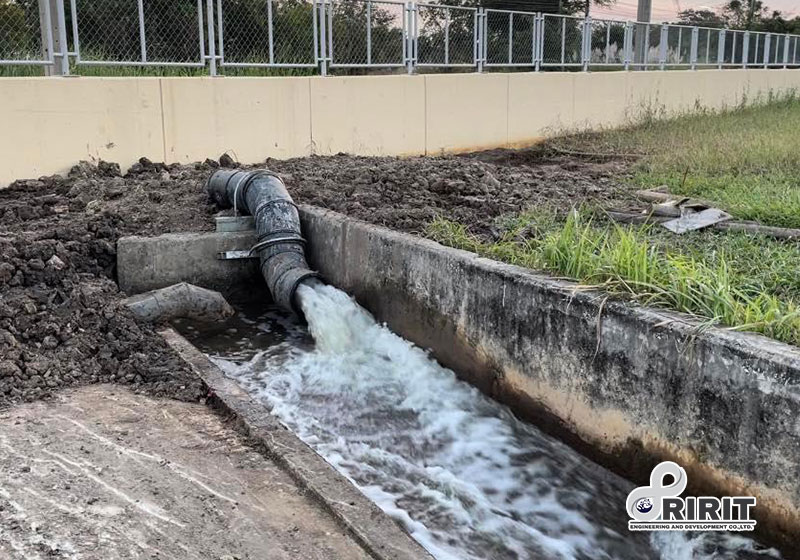

ทดสอบการปล่อยน้ำผ่านจุดปลายของท่อ HDPE (ยังไม่ได้เก็บงาน)

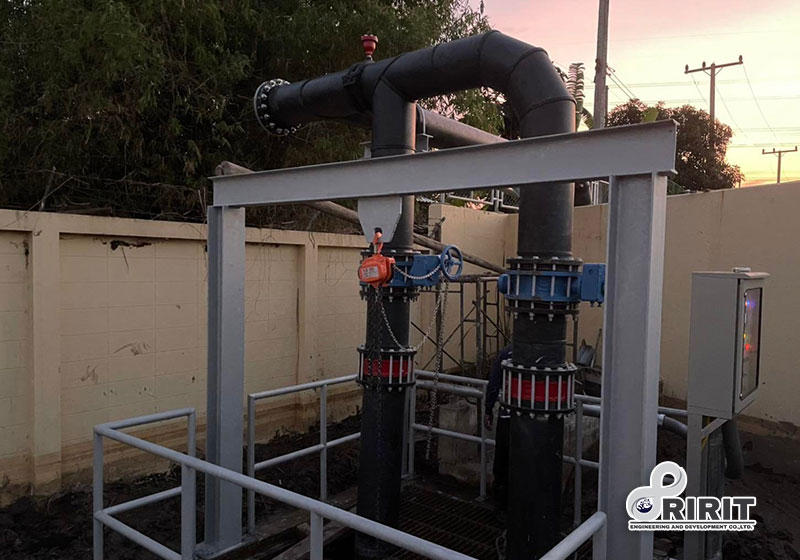

พร้อมแสดงชุดปั้มสูบน้ำหลังติดตั้งแล้วเสร็จพร้อมใช้งาน
