ขั้นตอนดันลอดท่อใต้ดินแบบ Horizontal Directional Drilling  ( HDD)

22

Aug

ขั้นตอนดันลอดท่อใต้ดินแบบ Horizontal Directional Drilling ( HDD)

พาชมขั้นตอนดันลอดท่อใต้ดินแบบ Horizontal Directional Drilling  ( HDD) หรือวิธีการเจาะดึงท่อลอดใต้ดิน ซึ่งเป็นสิ่งสำคัญในการก่อสร้างวางท่อปัจจุบันมาก เพื่อลดภาระการซ่อมสิ่งกรีดขวางบนพื้นดินและเป็นการลดการปิดจราจรในการทำงาน

Horizontal Directional Drilling hdd คืออะไร?

Horizontal Directional Drilling (HDD) เป็นวิธีการติดตั้งท่อใต้ดินสายเคเบิล ท่อร้อยสายไฟ ดันลอดท่อ pe และท่อต่างๆ ด้วยวิธีการไม่ต้องขุดร่องดินเพื่อวางท่อ Horizontal Directional Drilling เป็นวิธีการ / เทคนิคในอุตสาหกรรมการก่อสร้างใต้ดิน มันเกี่ยวข้องกับการใช้เครื่องเจาะใต้ดินแบบกำหนดทิศทางและสิ่งที่แนบมาเพื่อเจาะอย่างถูกต้องตามเส้นทางเจาะที่เลือกและคว้านกลับท่อที่ต้องการ การคว้านทิศทางหรือการเจาะทิศทางแนวนอนยังใช้ในการติดตั้งท่อและท่อยูทิลิตี้ การคว้านตามทิศทางหรือการเจาะตามทิศทางในแนวนอนเป็นวิธีการรับสาธารณูปโภคจากจุดหนึ่งไปยังอีกจุดหนึ่งโดยไม่ทำลายพื้นดินที่มีอยู่หรือสิ่งกีดขวางที่อยู่ระหว่างจุดทั้งสอง การเจาะทิศทางแนวนอนจะเหนือกว่าการขุดร่องแบบดั้งเดิม การเชื่อมต่อสาธารณูปโภค วางท่อประปา และบริการในสถานที่ที่ไม่สามารถขุดร่องลึกแบบเดิม ๆ

การขุดเจาะของเหลวหรือโคลนขุดเจาะเป็นส่วนผสมของน้ำและดินเบนโทไนท์และมีความสำคัญต่อการทำงานมาก น้ำยาเจาะนี้ใช้ในการนำดอกสว่านขณะเจาะรู นอกจากนี้ยังทำให้หลุมเจาะมีเสถียรภาพและทำหน้าที่เป็นน้ำมันหล่อลื่นและสารหล่อเย็นสำหรับดอกสว่าน
การขุดเจาะของเหลวหรือโคลนขุดเจาะเป็นส่วนผสมของน้ำและดินเบนโทไนท์และมีความสำคัญต่อการทำงานมาก
น้ำยาเจาะนี้ใช้ในการนำดอกสว่านขณะเจาะรู ดันลอดท่อ pe นอกจากนี้ยังทำให้หลุมเจาะมีเสถียรภาพและทำหน้าที่เป็นน้ำมันหล่อลื่นและสารหล่อเย็นสำหรับดอกสว่าน

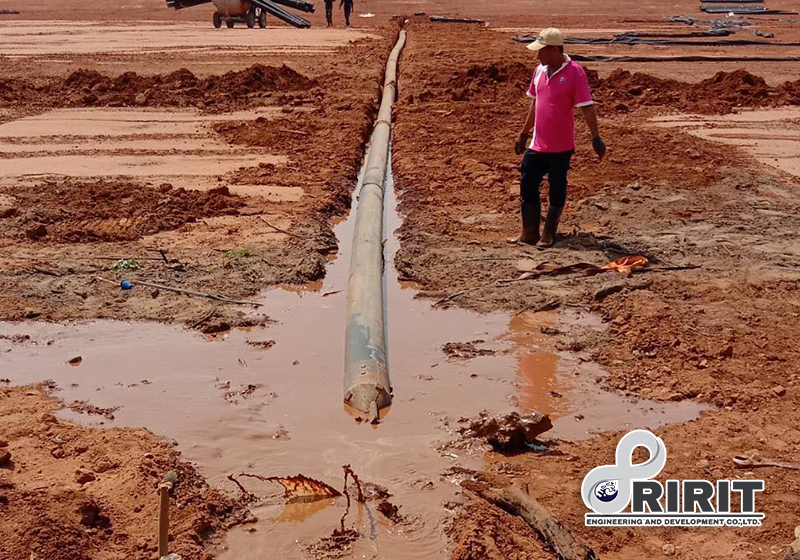

ร้อยท่อที่เสร็จสมบูรณ์ซึ่งยาวกว่ารูเจาะเล็กน้อยวางอยู่บนลูกกลิ้งเพื่อเตรียมพร้อมที่จะดึงผ่านหลุมเจาะ
ร้อยท่อ peที่เสร็จสมบูรณ์ซึ่งยาวกว่ารูเจาะเล็กน้อยวางอยู่บนลูกกลิ้งเพื่อเตรียมพร้อมที่จะดึงผ่านหลุมเจาะ

การเจาะทิศทางแนวนอนทำงานอย่างไร?

  • Pilot Bore การขุดเปิดช่องทางโดยจะเริ่มจากหัวเจาะเล็กๆ จนทะลุอีกฝั่ง
  • Reaming ติดตั้งหัวคว้านเจาะขนาดใหญ๋ที่อีกฝั่งเพื่อดึงท่อ peกลับ แล้วดันกลับอีกครั้งจนได้ขนาดที่ต้องการ
  • Product Pipe Installation ติดต่อท่อเอชดีพีอี ท่อปลอก ท่อ pe ท่อ hdpe ท่อประปา ท่อสายสื่อสาร ต่าง ๆ ส่วนใหญ่จะเป็นท่อ hdpe แล้วดึงกลับมา

Pilot Bore การขุดเปิดช่องทางโดยจะเริ่มจากหัวเจาะเล็กๆ จนทะลุอีกฝั่ง
Pilot Bore การขุดเปิดช่องทางโดยจะเริ่มจากหัวเจาะเล็กๆ จนทะลุอีกฝั่ง

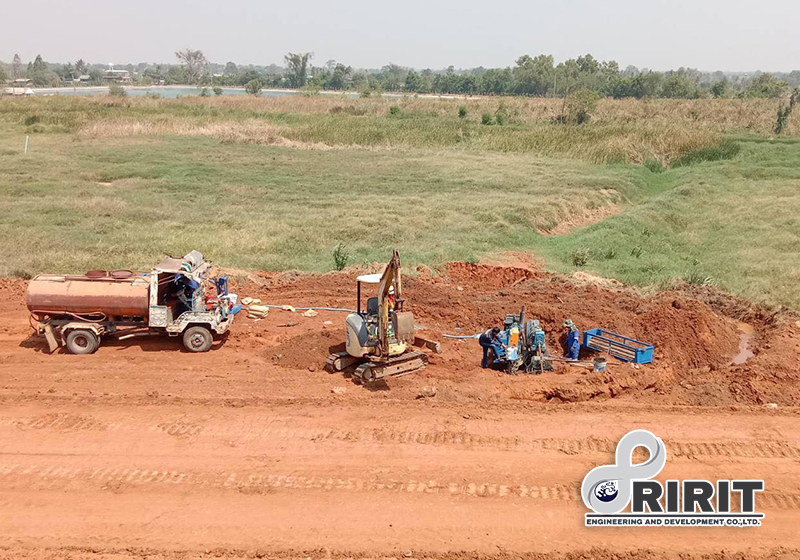

เครื่อง Horizontal Directional Drilling
เครื่อง Horizontal Directional Drilling

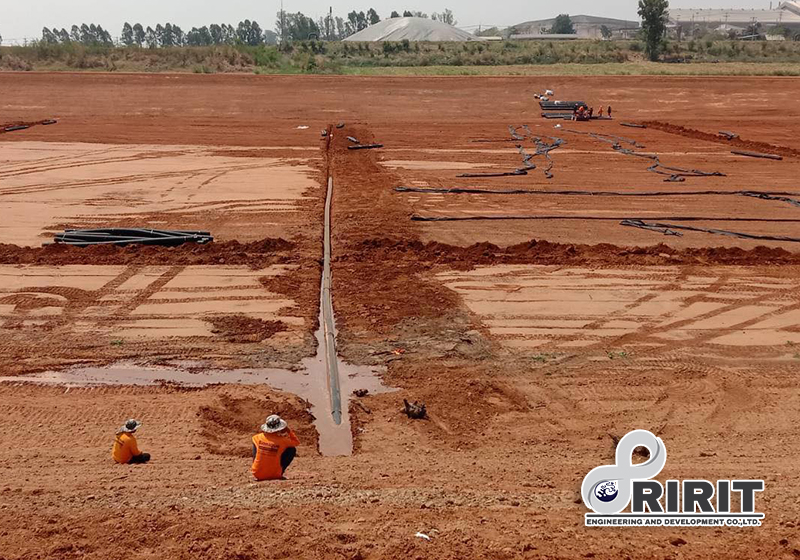

Product Pipe Installation ติดต่อท่อเอชดีพีอี ท่อปลอก ท่อประปา ต่าง ๆ ส่วนใหญ่จะเป็นท่อ hdpe แล้วดึงกลับมา
Product Pipe Installation ติดต่อท่อเอชดีพีอี ท่อปลอก ท่อประปา ต่าง ๆ ส่วนใหญ่จะเป็นท่อ hdpe แล้วดึงกลับมา

ทำไมต้องใช้ Horizontal Directional Drilling?

การคว้านตามทิศทางหรือการเจาะตามทิศทางในแนวนอนเป็นวิธีการรับสาธารณูปโภคจากจุดหนึ่งไปยังอีกจุดหนึ่งโดยไม่ทำลายพื้นดินที่มีอยู่หรือสิ่งกีดขวางที่อยู่ระหว่างจุดทั้งสอง การเจาะทิศทางแนวนอนจะเหนือกว่าการขุดร่องแบบดั้งเดิม การเชื่อมต่อสาธารณูปโภคและบริการในสถานที่ที่ไม่สามารถขุดร่องลึกแบบเดิม ๆ การคว้านแบบกำหนดทิศทางส่วนใหญ่จะใช้สำหรับการตัดขวางใต้แม่น้ำถนนและโครงสร้างที่มีอยู่โดยมีวัตถุประสงค์เพื่อติดตั้งท่อและท่อร้อยสายเพื่อขนส่งของเหลวและวัสดุประเภทต่างๆ เทคนิค HDD มีต้นทุนในการก่อสร้างและบูรณะท่อน้ำและน้ำเสียใหม่น้อยกว่าและสำหรับการฟื้นฟูท่อที่ล้มเหลวในเขตเมืองที่ไม่จำเป็นต้องขุดหรือเป็นไปไม่ได้

Horizontal Directional Drilling เริ่มเมื่อใด

การเจาะทิศทางแนวนอนเป็นแนวคิดที่มาร์ตินเชอริงตันคิดขึ้นเป็นครั้งแรกในช่วงต้นทศวรรษ 1960 เมื่อเขาทำงานให้กับ บริษัท ติดตั้งระบบสาธารณูปโภคในลอสแองเจลิส ขณะออกไปทำงานเขาเห็น บริษัท อื่นกำลังทำงานอยู่ใกล้ ๆ โดยใช้สว่านลมมือถือสำหรับติดตั้งสายแก๊ส จากนั้น Cherrington เริ่มคุ้นเคยกับแนวคิดของการเจาะแบบมีไกด์และต้องการที่จะก้าวไปอีกขั้น เขาจบลงด้วยการก้าวไปอีกหลายขั้น
